Matrix 450N

MATRIX 450N ™ to wysokiej klasy czytnik przemysłowy 2D przeznaczony do zastosowań logistycznych. Dzięki 5 milionom pikseli przechwytywanych 15 razy w ciągu sekundy, MATRIX 450N™ umożliwia szereg zastosowań, które nigdy wcześniej nie były obsługiwane przez czytniki kodów 2D. MATRIX 450N™ doskonale spełnia wymagania zarówno automatycznego jak i ręcznego transportu materiałów. Dzięki niezwykłej szybkości akwizycji przy bardzo wysokiej rozdzielczości i mocnemu oświetlaczowi jest idealnym rozwiązaniem do aplikacji logistycznych  o dużej prędkości. Zdolność PACTRACK™ pozwala czytnikowi Matrix 450™ zminimalizować lukę pomiędzy obiektami i zwiększyć wydajność systemu.  Dzięki Matrix 450N™ nie są już potrzebne wielokrotne próby odczytu: duże pokrycie powierzchni pozwala na najwyższą przepustowość i maksymalną łatwość obsługi. Kilka dodatkowych jak : akwizycja obrazu w trybie ciągłym, białe oświetlenie, kolorowe wskaźniki punktowe – w rzeczywistości sprawiają, że MATRIX 450N™ jest bezprecedensowym rozwiązaniem dla zastosowań logistycznych. Grupowanie czytników ID-NET™ pozwala na efektywne poszerzenie obszaru odczytu dla zastosowań jedno- i wielostronnych. Przechwycony obraz jest przechowywany na pokładzie i opcjonalnie przesyłany do zewnętrznych nośników dzięki zintegrowanej łączności Gigabit Ethernet. Brak ruchomych części, solidna metalowa konstrukcja, stopień ochrony IP65 i temperatura pracy do 50°C gwarantują długą żywotność nawet w trudnych warunkach

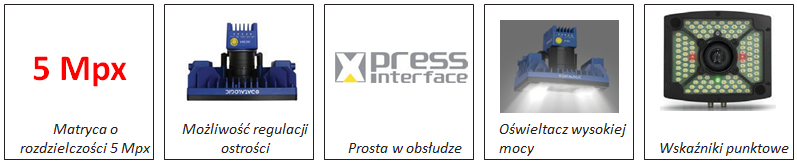

Najważniejesze cechy

  • Matryca 5MP , 15 klatek na sekundę
  • Zintegrowana łączność Gigabit Ethernet
  • Regulacja ostrości za pomocą obiektywów z mocowaniem C-Mount
  • Opcje oświetlenia białego i niebieskiego
  • Ciągłe, nie migające Oświetlenie
  • Kolorowe wskaźniki punktowe
  • Znakomite możliwości dekodowania na symbolach 1D, 2D
  • Możliwość PACKTRACK™
  • System celowania i ogniskowania Blue Diamonds™
  • Konfiguracja DL.CODE™ SW i X-PRESS™ dla łatwej i intuicyjnej konfiguracji
  • Wbudowana szybka łączność ID-NET™

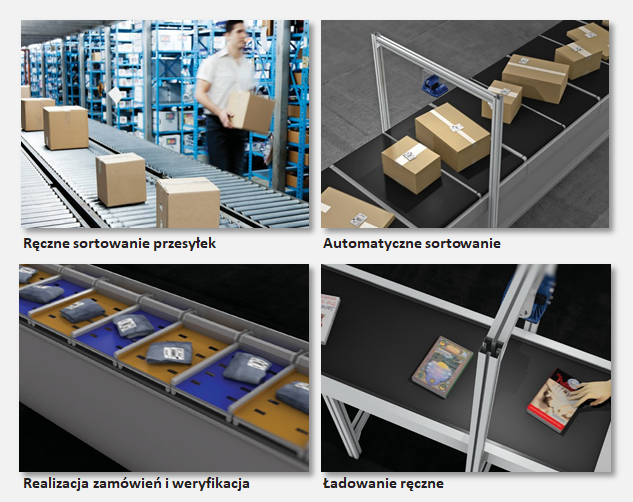

Aplikacje

Transport & Logistyka

  • Automatyczne sortowanie
  • Ręczne sortowanie pocztowe

Dystrybucja i sprzedaż detaliczna

  • Realizacja i weryfikacja zamówień
  • Sortowanie
  • Proces logistyki odwrotnej

Dane techniczne

CHARAKTERYSTYKA
Wymiary 170 x 200 x 150 mm – 6.7 x 8.9 x 5.9 cala
Waga 3000 g. – 6.6 funta(wraz z obiektywem)
Obudowa Aluminum
Temperatura pracy 0 to 50 °C (32 to 122 °F)
Temperatura przechowywania -20 to 70 °C (-4 to 158 °F)
Wilgotność 90%   bez kondensacji
Stopień ochrony IP65
WYDAJNOŚĆ
Właściwości optyczne 2448 X 2050 CCD sensor
Szybkość odświeżania 15 frames/s
Kąty odczytu Max. Nachylenie: ± 35°; Przechylenie:  0-360°
Czytelne symboliki 1D i Stacked: IL 2/5, kod 128, kod 39, EAN/UPC, PDF417, Micro PDF417, Pharmacode, rodzina GS1 DataBar (RSS) i wiele innych. 2D: Data Matrix, QR Code, Micro QR, Maxicode, Aztec, Microglyph Postal: Royal Mail, Japan Post, Planet, Postnet i wiele innych
Interfejs komunikacyjny RS232 + RS232/RS422/RS485 do 115,2 Kbit/s Port Ethernet IEEE 802.3z 1000BaseT zgodny z ID-NET™ do 1 Mbps
Tryby łączności Przekaż, Master / Slave, Multiplekser, Ethernet punkt do punktu
Wejścia cyfrowe Dwa programowalne SW, optoizolowane i niewrażliwe na polaryzację
Wyjścia cyfrowe Dwa programowalne SW, optoizolowane
Sposób programowania X-PRESS™ Human Machine Interface Oparte na Windows™ SW (DL.CODE™) Łącze Ethernetowe
Interfejs użytkownika X-PRESS™ Human Machine Interface Biper, programowalny przycisk, diody LED (Status, Com, Trigger, Dobry, Gotowy, Włączenie zasilania, Obecność w sieci, Dobry odczyt)
WŁAŚCIWOŚCI ELEKTRYCZNE
Zasilanie 24  Vdc±20%
Pobór mocy 2,5 A ( 0,5A Matrix 450N , 2A LT-03x )

Dostępne modele

MODELE I WYPOSAŻENIE DODATKOWE
Numer kat. OPIS
Baza czytnika 937400046 MATRIX 450N 800-030 5MP GIGE
Oświetlenie 93A400032 LT-030 ULTRA POWER LT SUPER WĄSKI NIEBIESKI
93A400033 LT-031 ULTRA POWER LT SUPER WĄSKI  BIAŁY
93A400034 LT-032 ULTRA POWER LT WĄSKI NIEBIESKI
Obiektywy 93ACC0041 LNS-1216 16MM C-MOUNT  5MP
93ACC0034 LNS-1225 25MM C-MOUNT  5MP
93ACC0035 LNS-1235 35MM C-MOUNT  5MP
93ACC0036 LNS-1250 50MM C-MOUNT 5MP
Akcesoria 93A050032 CAB-LD-002 LT DRIVER +PWR 0.2M
93A050044 CAB-LD-102 LT DRIVER NO PWR 0.2M
93A050033 CAB-LP-03 LIGHTING POWER 3M
93A050037 CAB-LP-05 LIGHTING POWER 5M
93A050034 CAB-GE01 M12-IP67 TO RJ45 1M
93A050035 CAB-GE03 M12-IP67 TO RJ45 3M
93A050036 CAB-GE05 M12-IP67 TO RJ45 5M
93A050043 CAB-PG-0105 VDC PWR PG120-M450 5M
93ACC1870 CAB-PG-0002 VDC PWR PG120-IDNET 2M
93ACC0046 PG-120-K01 PWR ZESTAW ZASILAJĄCY DO M450 (UE)
93ACC0047 PG-120-K02 PWR ZESTAW ZASILAJĄCY DO M450 (UK)
93ACC0048 PG-120-K03 PWR ZESTAW ZASILAJĄCY DO M450 (US)
