Matrix 300N 2MP

Czytnik Matrix 300N 2MP wzbogaca linię produktów Matrix 300N dzięki wyjątkowej wydajności i najmniejszej obudowie w branży.
Matryca 300N 2MP z matrycą rozdzielczości dwóch  megapikseli, płynną soczewką do automatycznego ustawiania ostrości oraz z nowym zintegrowanym oświetlaczem dużej mocy jest idealnym rozwiązaniem dla automotive, elektroniki oraz aplikacji logistycznych.
Płynna soczewka w modelach o ogniskowej 9 mm i 16 mm zapewnia wyjątkową elastyczność odczytu i łatwą zdalną zmianę ostrości.
Nowy  oświetlacz LED o wysokiej mocy  nadaje się do odczytu na duże odległości. Dodatkowy dyfuzor jest naprawdę skuteczny w czytaniu kodu bezpośredniego oznaczania części (DPM) na płaskiej powierzchni. Oświetlacz spolaryzowany o dużej mocy jest idealnym rozwiązaniem do odczytu na powierzchniach odblaskowych lub błyszczących i zapewnia wyjątkową elastyczność montażu, ponieważ czytnik można zamontować pod kątem 90 ° do powierzchni.
Dostępna jest teraz opcja ciągłego trybu wysokiej mocy (CHPM), aby wyeliminować efekt migotania, unikając przeszkadzania operatorowi, gdy czytnik jest używany w trybie prezentacji.
Dzięki niezwykle kompaktowym wymiarom i obrotowym złączom Matrix 300N 2MP można łatwo zintegrować w ciasnych przestrzeniach.
Klasy przemysłowe IP65 i IP67 oraz zakres temperatur roboczych od 0 do 45 ° C / 32 do 113 ° F gwarantują najlepszą jakość i niezawodność w zastosowaniach w przemyśle. Szerokie opcje komunikacji, zapewniają na pokładzie przemysłową magistralę przemysłową PROFINET IO i Ethernet / IP  eliminując zewnętrzne skrzynki komunikacyjne lub konwertery.
Czytnik Matrix 300N 2MP gwarantuje niezrównaną łatwość użycia i konfiguracji dzięki zielonym i czerwonym światłom punktowym, przyciskowi X-Press ™, intuicyjnemu interfejsowi HMI, systemowi celowania oraz oprogramowaniu konfiguracyjnemu DL.CODE ™, które zostało wyposażone w tryb automatycznej konfiguracji do szybkiego i łatwego odczytu kodu.


Najważniejsze cechy

  • 2-megapikselowa matryca  i oświetlacz dużej mocy
  • Płynna  soczewka w modelach o ogniskowej 9 mm i 16 mm
  • Możliwość odczytu kodów o rozdzielczości 1.5 mils DataMatrix
  • Oświetlacz LED z dyfuzorem do zastosowań w aplikacjach z trudnymi kodami DPM, opcjonalnie oświetlacz polaryzacyjny
  • Ciągły tryb dużej mocy (CHPM) w celu wyeliminowania efektu migotania
  • Niewielkie  wymiary i obrotowe złącze dla łatwej integracji i instalacji w ciasnej przestrzeni
  • Laserowy system celowania we wszystkich modelach
  • Wbudowany Ethernet / IP i PROFINET IO do połączeń przemysłowych
  • Ekstremalne klasy przemysłowe IP65 i IP67 dla trudnych warunków pracy, od 0 do 45 ºC / od 32 do 113 ºF
  • Łatwy w użyciu i konfiguracji dzięki zielonym i czerwonym światłom punktowym, przyciskowi X-Press ™, intuicyjnemu interfejsowi HMI, systemowi celowania i oprogramowaniu konfiguracyjnemu DL.CODE

Aplikacje

Automotive:

  • Identyfikowalność części i złożeń
  • Weryfikacja jakości kodu DPM po znakowaniu

Elektronika:

  • Śledzenie i kontrola części
  • Odczyt kodów w wysokiej rozdzielczości
  • Weryfikacja jakości kodu DPM po znakowaniu

Logistyka:

  • Czytanie kartonów
  • Identyfikowalność pojemników wielokrotnego użytku
  • Zautomatyzowany magazyn
  • Automatyczna kontrola procesu kompletacji
  • Wydruk i sprawdzenie etykiety
  • Identyfikowalność opakowań wtórnych
  • Paletyzacja na końcu linii

Dane techniczne:

Standardowy model Model z polaryzacją Model z oświetleniem rozproszonym
Wymiary 95 (wysokość) x 54 (szerokość) x 45 (długość) mm (3,7 x 2,1 x 1,8 cala) Złącze pod kątem 0 ° 75 (wys.) X 54 (szer.) X 64 (l) mm (3,0 x 2,1 x 2,5 cala) Złącze pod kątem 90 ° 95 (wys.) X 54 (szer.) X 43 (l) mm (3,7 x 2,1 x 1,7 cala) Złącze przy 0 ° 75 (wys.) X 54 (szer.) X 62 (l) mm (3,0 x 2,1 x 2,4 cala) Złącze pod kątem 90 °
Waga 9 mm obiektyw : 274 g obiektywy 9 and 16 mm: 236 g
Materiał obudowy Aluminiowa obudowa i czarna aluminiowa osłona Aluminiowa obudowa i plastikowa osłona
Temperatura pracy 0 to 45 °C (32 to 113 °F)
Temperatura przechowywania -20 to 70 °C (-4 to 158 °F)
Stopień ochrony IP IP65 oraz  IP67
Zasilanie 10 – 30 VDC
Maksymalne zużycie energii 6 Watt (10 – 30 VDC; 0.7 – 0.2 A)
Matryca Rozdzielczość obrazu 1600 x 1200 (2 megapiksele) – CMOS
Częstotliwość wyświetlania klatek 45 klatek/s
Kontrola ostrości Liquid Lens
Optyka 9 mm (Poziomo: 44 °; Pionowo: 34 °; Przekątna: 54 °) 16 mm (Poziomo: 25 °; Pionowo: 19 °; Przekątna: 31 °)
Typowy zakres odległości roboczych obiektyw 9 mm : 20 – 350 mm  obiektyw 9 mm l 20 – 350 mm obiektyw 16 mm  40 – 450 mm

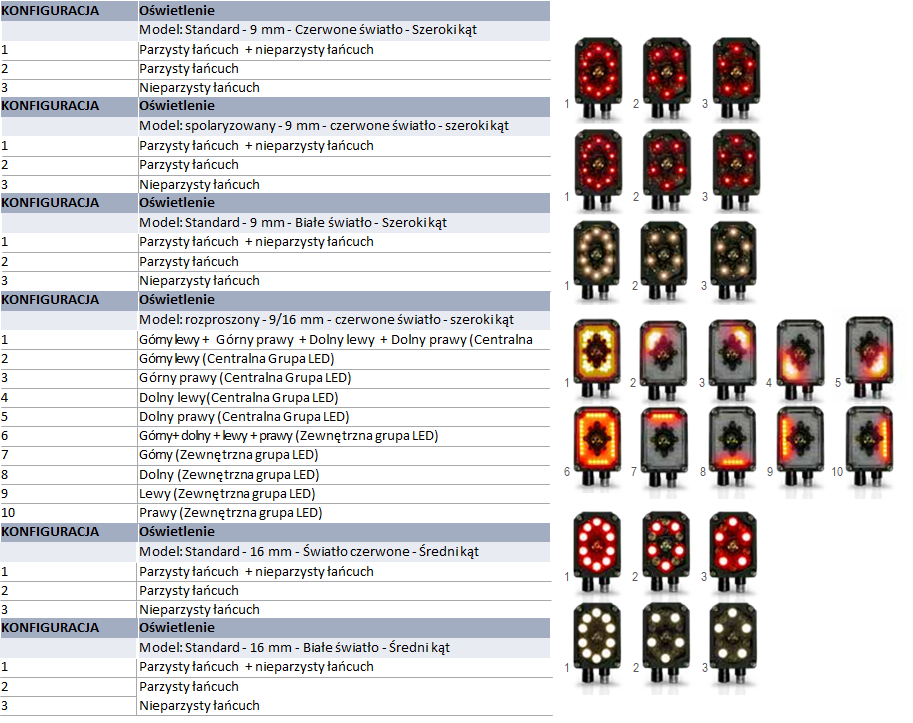

Oświetlenie 10 czerwonych diod LED dużej  mocy (szeroki kąt) Czerwony   łańcuch Multi-LED (szeroki kąt)
Aiming system 2 Red Laser Pointers
Filtr polaryzacyjny Tak Nie
Symbolgia Kody 1D: wszystkie standardowe 1-wymiarowe symboliki Kody 2D: Data Matrix, Kod QR, Micro QR, Maxicode, Aztec, Dot Code  Kody pocztowe: Royal Mail, Japan Post, Planet, Postnet i wiele innych
Wskaźniki jakości kodu 1D CQ Standard: ISO/IEC 15416 2D CQ Standard: ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415
Wbudowane interfejsy komunikacyjne Ethernet 10/100 Mbit/s: Ethernet IP, TCP/IP, UDP, FTP, Modbus TCP, PROFINET IO Serial RS232/RS422FD do 115.2 Kbit/s + Aux RS232
Czytnik sieci Datalogic ID-NET™
Tryby łączności Pass Through, Master/Slave, Ethernet point to point
Wejścia cyfrowe 2 optoizolowane niewrażliwe na polaryzację
Wyjścia cyfrowe 3 wyjścia: Konfigurowalne zabezpieczenie przeciwzwarciowe NPN, PNP, PP (przy użyciu CBX pierwsze 2 wyjścia są optoizolowane)
Interfejs użytkownika Interfejs  X-PRESS ™ Sygnał dźwiękowy, programowalny przycisk, 7 diod LED (status, komunikacja, wyzwalacz, dobry odczyt, gotowość, zasilanie, sieć) Diody LED zielone i czerwone Interfejs monitorowania sieci
Programowanie urządzenia DL.CODE ™ Oprogramowanie dla systemu Windows (programowanie przez Ethernet lub interfejs szeregowy) z formatowaniem wyjściowym Javascript P Interfejs  X-PRESS ™

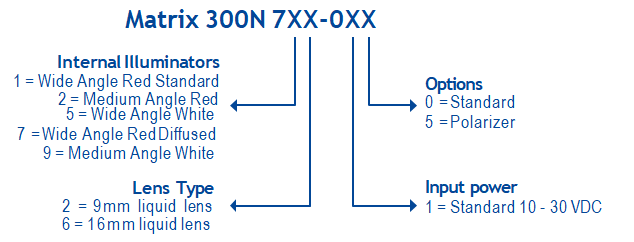

Modele

OPIS MODELI NUMER CZĘŚCI OŚWIETLENIE OBIEKTYWY
SZEROKI KĄT CZERWONY SZEROKI KĄT BIAŁY SZEROKI KĄT CZERWONY ROZPROSZONY ŚREDNI KĄT CZERWONY ŚREDNI KĄT BIAŁY SZEROKI KĄT CZERWONY POLARYZOWANY 9 mm 16 mm
MATRIX 300N 712-010 2MP LQL-9 R-WD STD 937600167 X X
MATRIX 300N 712-015 2MP LQL-9 R-WD PLZ 937600171 X X X
MATRIX 300N 752-010 2MP LQL-9 W-WD STD 937600172 X X
MATRIX 300N 772-010 2MP LQL-9 R-WD DIF 937600173 X X
MATRIX 300N 726-010 2MP LQL-16 R-MD STD 937600177 X X
MATRIX 300N 796-010 2MP LQL-16 W-MD STD 937600182 X X
MATRIX 300N 776-010 2MP LQL-16 R-WD DIF 937600183 X X
