Matrix 210N
Datalogic’s Matrix 210N oferuje ekstremalną wydajność odczytu dzięki zintegrowanym portom szeregowym, USB, Ethernet i PROFINET w ultra kompaktowej obudowie.
Dzięki matrycy WVGA zdolnej do przechwytywania do 60 klatek na sekundę oraz elastycznemu i wydajnemu oświetlaczowi, Matrix 210N™ oferuje najlepszą w swojej klasie wydajność odczytu dla kodów kreskowych oraz kodów DPM (bezpośrednio znakowanych na elementach).
Bezkonkurencyjne algorytmy dekodujące pracujące na szybkiej platformie sprzętowej zapewniają doskonałą wydajność odczytu i dekodowania. Dzięki tym połączonym cechom Matrix 210N obsługuje systemy o wysokiej przepustowości, co skutkuje poprawą wydajności produkcji.
Zarówno odczytane dane, jak i przechwycone obrazy są przesyłane za pomocą wbudowanej komunikacji Ethernet. Zarejestrowane obrazy można zapisać wewnętrznie lub łatwo i szybko przesłać do zewnętrznych komputerów w celu przechowania lub analizy w trybie offline.
Kompaktowe wymiary z opcjami prostego, kątowego lub elektronicznego ustawiania ostrości zapewniają doskonałe możliwości odczytu i prostą mechaniczną integrację w małych przestrzeniach.
Czytnik Matrix 210N zawiera standardowe oprogramowanie konfiguracyjne serii Matrix DL.Code, które znacznie poprawia łatwość konfiguracji i jest intuicyjne w obsłudze i konserwacji czytnika.
Zielony punkt – wyświetlany na skanowanym obiekcie – zapewnia łatwą informację zwrotną w czasie rzeczywistym o stanie odczytu bez konieczności stosowania dodatkowego oprogramowania lub akcesoriów.
Cechy
- Zintegrowany Ethernet, PROFINET, EtherNet/IP
- Modele obiektywów z dynamiczną ostrością (liquid lens)
- Wysokowydajny odczyt kodów kreskowych DPM
- Wbudowany system zapisu obrazu
- Znakomite możliwości dekodowania DPM i drukowanych standardowych kodów 1D i 2D
- Proste i kątowe modele do inteligentnego montażu
- Grupowanie/sieci czytników ID-NET™
- Ultra-szybkie pozyskiwanie obrazu dla szybkich linii produkcyjnych
- Ochrona przemysłowa: Bezpieczeństwo ESD, YAG, IP65
- Nowe oprogramowanie DL.CODE, które oferuje użyteczny interfejs
Aplikacje
Elektronika

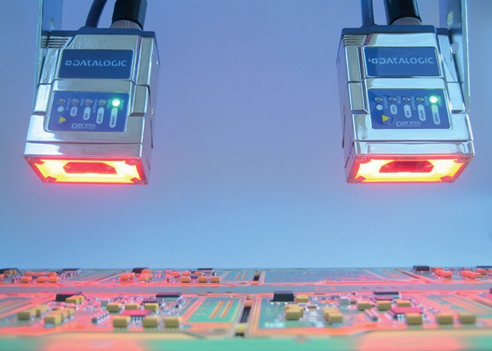

- Śledzenie płyty PCB
- Śledzenie produktów elektronicznych
Przemysł farmaceutyczny i chemiczny
- Produkcja farmaceutyczna i opakowania
- Identyfikowalność łańcucha dostaw
OEM
- Maszyny do analizy chemicznej i biomedycznej
- Systemy Print & Apply
- Obsługa dokumentów
Dane techniczne
| MODELE ZE STAŁĄ OGNISKOWĄ | MODEL Z KONTROLĄ OSTROŚCI | ||
| Wymiary | Wersja prosta 50 x 25 x 45 mm (1.97 x 0.98 x 1.77 in) | Wersja kątowa 54 x 32 x 45 mm (2.13 x 1.26 x 1.77 in) | 61 x 25 x 45 mm (2.40 x 0.98 x 1.77 in) |
| Waga | 204 g. (7.2 oz.) z kablem | 237 g. (8.4 oz.) z kablem | |
| Obudowa | Aluminium, osłona ochronna okna z tworzywa sztucznego | ||
| Temperatura pracy | 0° to 50° C (32 to 122 °F) | 0° to + 45 °C (32 to 113°F) | |
| Temperatura przechowywania | -20 to 70 °C (-4 to 158 °F) | ||
| Stopień ochrony | IP65 | ||
| Esd safe | TAK, z akcesoriami do przedniej osłony ESD Safe | ||
| Zabezpieczenie przed promieniem lasera | TAK, z filtrem odcinającym YAG | ||
| Zasilanie | Standard: 10 VDC to 30 VDC | ||
| Pobór mocy | 0.4 to 0.15 A, 4.5 W max | ||
| Matryca | Rozdzielczość obrazu 780 x 480 WVGA – migawka globalna CMOS | ||
| Prędkość odświeżania | 60 klatek/sek | ||
| Optyczna regulacja ostrości | Stały | Zmienna, elektroniczna regulacja ostrości | |
| Układ celowniczy | niebieski pierścień LED | Podwójny wskaźnik laserowy (CDRH/IEC klasa II) | |
| Czytelne symboliki | 1D Kody: wszystkie standardowe 1 wymiarowe symbole Kody 2D: Data Matrix, QR Code, Micro QR, Maxicode, Azteckie kody pocztowe: Royal Mail, Japan Post, Planet, Postnet i wiele innych | ||
| Wbudowane interfejsy komunikacyjne | Ethernet 10/100: EtherNet/IP, PROFINET, TCP/IP, UDP, FTP, MODBUS TCP Serial RS232/RS422/RS485 do 115.2 Kbit/s + Aux RS232 | ||
| Tworzenie sieci czytelników | Datalogic ID-NET™ | ||
| Tryby połączeń | Master / Slave, Ethernet punkt do punktu | ||
| Wejścia cyfrowe | 2 optoizolowane. Niewrażliwy na polaryzację i programowalny SW. | ||
| Wyjścia cyfrowe | 2 programowalne SW, z optoizolacją | ||
| Sposób programowania | Oprogramowanie oparte na systemie Windows ™ (DL.CODE ™) przez port szeregowy, USB i Ethernet | ||
| Interfejs użytkownika | X-PRESS ™, Wbudowany interfejs człowiek-maszyna Sygnał dźwiękowy, przycisk, 7 diod LED (status, komunikacja, wyzwalacz, dobry odczyt, gotowość, włączenie, sieć) | ||
| Mierniki jakości kodu | AIM DPM, ISO/IEC 15416 | ||
Modele
| Numer kat. | WERSJA PROSTA | Numer kat. | WERSJA KĄTOWA | ||
| ETHERNET | Standard | 937501241 | MATRIX 210N 211-110 WVGA-NEAR-ETH-ST | 937501250 | MATRIX 210N 211-010 WVGA-NEAR-90-ETH-ST |
| 937501242 | MATRIX 210N 212-110 WVGA-MED-ETH-ST | 937501251 | MATRIX 210N 212-010 WVGA-MED-90-ETH-ST | ||
| 937501243 | MATRIX 210N 213-110 WVGA-FAR-ETH-ST | 937501252 | MATRIX 210N 213-010 WVGA-FAR-90-ETH-ST | ||
| ESD Safe | 937501259 | MATRIX 210N 211-111 WVGA-NEAR-ETH-ES | 937501268 | MATRIX 210N 211-011 WVGA-NEAR-90-ETH-ES | |
| 937501260 | MATRIX 210N 212-111 WVGA-MED-ETH-ES | 937501269 | MATRIX 210N 212-011 WVGA-MED-90-ETH-ES | ||
| 937501261 | MATRIX 210N 213-111 WVGA-FAR-ETH-ES | 937501270 | MATRIX 210N 213-011 WVGA-FAR-90-ETH-ES | ||
| ESD Safe YAG laser protection | 937501274 | MATRIX 210N 211-112 WVGA-NEAR-ETH-ESYF | 937501277 | MATRIX 210N 211-012 WVGA-NEAR-90-ETH-ESY | |
| 937501275 | MATRIX 210N 212-112 WVGA-MED-ETH-ESYF | 937501278 | MATRIX 210N 212-012 WVGA-MED-90-ETH-ESYF | ||
| 937501276 | MATRIX 210N 213-112 WVGA-FAR-ETH-ESYF | 937501279 | MATRIX 210N 213-012 WVGA-FAR-90-ETH-ESYF | ||
| Electronic focus control | 937501282 | MATRIX 210N 235-110 WVGA-DPM-LL-ETH-STD | |||
| 937501283 | MATRIX 210N 235-111 WVGA-DPM-LL-ETH-ES | ||||
| 937501284 | MATRIX 210N 235-112 WVGA-DPM-LL-ETH-ESYF | ||||
| SERIAL | Standard | 937501238 | MATRIX 210N 211-100 WVGA-NEAR-25P-ST | 937501247 | MATRIX 210N 211-000 WVGA-NEAR-90-25P-ST |
| 937501239 | MATRIX 210N 212-100 WVGA-MED-25P-ST | 937501248 | MATRIX 210N 212-000 WVGA-MED-90-25P-ST | ||
| 937501240 | MATRIX 210N 213-100 WVGA-FAR-25P-ST | 937501249 | MATRIX 210N 213-000 WVGA-FAR-90-25P-ST | ||
| ESD Safe | 937501256 | MATRIX 210N 211-101 WVGA-NEAR-25P-ES | 937501265 | MATRIX 210N 211-001 WVGA-NEAR-90-25P-ES | |
| 937501257 | MATRIX 210N 212-101 WVGA-MED-25P-ES | 937501266 | MATRIX 210N 212-001 WVGA-MED-90-25P-ES | ||
| 937501258 | MATRIX 210N 213-101 WVGA-FAR-25P-ES | 937501267 | MATRIX 210N 213-001 WVGA-FAR-90-25P-ES | ||
| USB | Standard | 937501244 | MATRIX 210N 211-120 WVGA-NEAR-USB-ST | 937501253 | MATRIX 210N 211-020 WVGA-NEAR-90-USB-ST |
| 937501245 | MATRIX 210N 212-120 WVGA-MED-USB-ST | 937501254 | MATRIX 210N 212-020 WVGA-MED-90-USB-ST | ||
| 937501246 | MATRIX 210N 213-120 WVGA-FAR-USB-ST | 937501255 | MATRIX 210N 213-020 WVGA-FAR-90-USB-ST | ||
| ESD Safe | 937501262 | MATRIX 210N 211-121 WVGA-NEAR-USB-ES | 937501271 | MATRIX 210N 211-021 WVGA-NEAR-90-USB-ES | |
| 937501263 | MATRIX 210N 212-121 WVGA-MED-USB-ES | 937501272 | MATRIX 210N 212-021 WVGA-MED-90-USB-ES | ||
| 937501264 | MATRIX 210N 213-121 WVGA-FAR-USB-ES | 937501273 | MATRIX 210N 213-021 WVGA-FAR-90-USB-ES |
Charakterystyka odczytu
| MODELE | ODLEGŁOŚĆ OGNISKOWANIA | POLE WIDZENIA @ ODLEGŁOŚĆ OGNISKOWANIA | PPI (piksel na element) @ ODLEGŁOŚĆ OGNISKOWANIA | ROZDZIELCZOŚĆ KODU 1D | ROZDZIELCZOŚĆ KODU 2D | ODLEGŁOŚĆ ODCZYTU | ||
| mm (in) | mm (in) | mm (mils) | mm (mils) | mm (in) | Min. mm (in) | Max. mm (in) | ||
| MATRIX 210N 211-xxx NEAR | 45 (1.77) | 35 x 22 (1.38 x 0.87) | 545 | 0.10 (4) | Max. | 0.13 (5) | 42 (1.65) | 53 (2.08) |
| Typ. | 0.19 (7.5) | 36 (1.42) | 61 (2.40) | |||||
| MATRIX 210N 212-xxx MEDIUM | 65 (2.56) | 50 x 32 (1.97 x 1.26) | 380 | 0.15 (6) | Max. | 0.19 (7.5) | 54 (2.13) | 90 (3.54) |
| Typ. | 0.25 (10) | 47 (1.85) | 101 (3.97) | |||||
| MATRIX 210N 213-xxx FAR | 105 (4.13) | 80 x 50 (3.15 x 1.97) | 238 | 0.20 (8) | Max. | 0.25 (10) | 85 (3.35) | 135 (5.31) |
| Typ. | 0.38 (15) | 70 (2.76) | 192 (7.55) | |||||
