Czytnik kodów Matrix 220

Najbardziej kompaktowy, matrycowy czytnik kodów, przeznaczony do zastosowań w przemyśle motoryzacyjnym, elektronice i pakowaniu. Matrix 220 dzięki rozdzielczości 1,2 Mpx i nowej wielordzeniowej platformie przetwarzania obrazu¸ został zaprojektowany do wymagających aplikacji, gdzie liczy się skuteczność oraz uniwersalność urządzenia.
Innowacyjny, zintegrowany oświetlacz sprawia, że urządzenie Matrix 220 doskonale nadaje się do odczytywania kodów znakowanych bezpośrednio DPM (Direct Part Marking). Ponieważ w jednym modelu dostępne są opcje oświetlenia spolaryzowanego i rozproszonego światła, dlatego czytnik zapewnia optymalne oświetlenie na każdym rodzaju powierzchni. Kolory oświetlaczy białe lub czerwone oraz elektroniczny auto fokus znacznie ułatwiają instalację czytnika, oraz zapewniają elastyczność przy ew. przezbrojeniach linii produkcyjnych czy stanowisk montażowych.

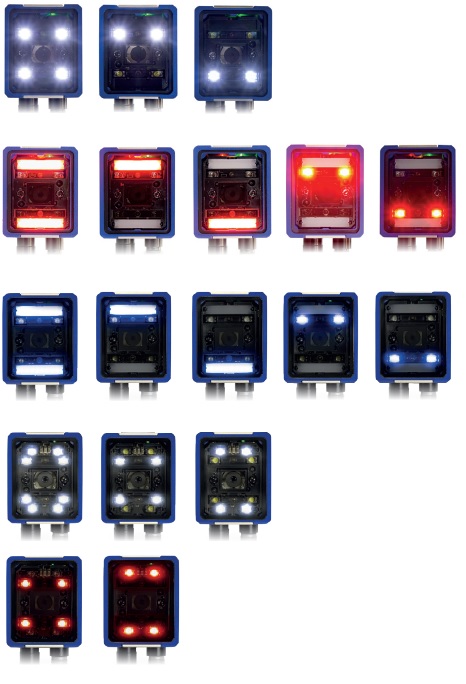

Matrix 220 opcje oświetlenia

Czytnik Matrix 220 wyposażono w zielone/ czerwone oświetlenie statusu odczytu, przycisk X-Press ™, intuicyjne oprogramowanie HMI i oprogramowanie konfiguracyjne DL.CODE ™, które zostało ulepszone o zupełnie nową funkcję automatycznego uczenia.
Czytniki mogą być zabezpieczone filtrami ESD i Anti-YAG, które idealnie sprawdzą się w środowisku zagrożeń elektrostatycznych, oraz w miejscach narażonych na promieniowanie lasera.
Klasa szczelności IP67 i IP65 oraz zakres temperatur roboczych od -10 do 50 ºC gwarantują najlepszą jakość i niezawodność w zastosowaniach w przemyśle. Matrix 220 jest wyposażony we wszystkie niezbędne opcje komunikacyjne z łącznością Power over Ethernet (PoE), jaki protokoły przemysłowe PROFINET / IO i ETHERNET / IP.

NAJWAŻNIEJSZE CECHY:

• Niezwykle kompaktowe wymiary i obrotowy łącznik dla łatwej integracji i instalacji w ciasnych przestrzeniach
• Elektroniczny Auto-Focus klasy przemysłowej zapewniający ekstremalną elastyczność odczytu
• Nowy oświetlacz DPM All-In-One. Filtr polaryzacyjny i oświetlacz rozproszony w jednym modelu, wiele zastosowań, skuteczne powtarzalne odczyty DPM
• Nowa wielordzeniowa platforma przetwarzania obrazu znakomita dla aplikacji o dużej szybkości, zdolnych do odczytu rozdzielczości kodu do 2 mil
• Opcja Power over Ethernet, wbudowany PROFINET / IO i ETHERNET / IP dla połączeń przemysłowych
• Stopień ochrony IP65 i IP67 i temp. pracy -10 do 50 ºC dla trudnych warunków otoczenia
• Zabezpieczenia ESD i Anti-YAG do stref elektrostatycznych oraz pracy przy źródłach lasera

APLIKACJE

Automotive
• Sprawdzanie poprawności kodu DPM
• Kontrola produkcji
• Identyfikacja części
• Weryfikacja i walidacja danych
• Śledzenie produktu tzw. „Traceability”

Elektronika
• Śledzenie produkcji płytek PCB
• Komponenty elektroniki lekkiej
• Śledzenie produktów elektronicznych
• Odczyt kodów kreskowych DPM (na tworzywie, szkle, metalu)

Opakowania, przemysł chemiczny, spożywczy
• Odczyt kodów z opakowań
• Możliwość śledzenia towaru
• Weryfikacja daty produkcji, przydatności

Przykładowe aplikacje

Dostępne modele

Numer produktuOpisObiektywyOświetlaczePodłączenie
7mm12mmSTD - BiałyDPM - CzerwonyDPM - NiebieskiSTD - Biały - HPDPM - Czerwony - HPM12 17P
+ ETH
M12 5P
+ ETH POE
937900000MATRIX 220 352-010 1.2MP STD-W 7MMXXX
937900001MATRIX 220 355-010 1.2MP STD-W 12MMXXX
937900002MATRIX 220 352-040 1.2MP STD-W 7MM POEXXX
937900003MATRIX 220 355-040 1.2MP STD-W 12MM POEXXX
937900004MATRIX 220 382-010 1.2MP DPM-R 7MMXXX
937900005MATRIX 220 385-010 1.2MP DPM-R 12MMXXX
937900006MATRIX 220 382-040 1.2MP DPM-R 7MM POEXXX
937900007MATRIX 220 385-040 1.2MP DPM-R 12MM POEXXX
937900008MATRIX 220 345-010 1.2MP STD-W 12MM HPXX
937900009MATRIX 220 305-010 1.2MP DPM-R 12MM HPXX
937900010MATRIX 220 302-010 1.2MP DPM-R 7MM HPXX
937900011MATRIX 220 392-010 1.2MP DPM-B 7MMXX
937900012MATRIX 220 395-010 1.2MP DPM-B 12MMXX
937900013MATRIX 220 392-040 1.2MP DPM-B 7MM POEXX
937900014MATRIX 220 395-040 1.2MP DPM-B 12MM POEXX

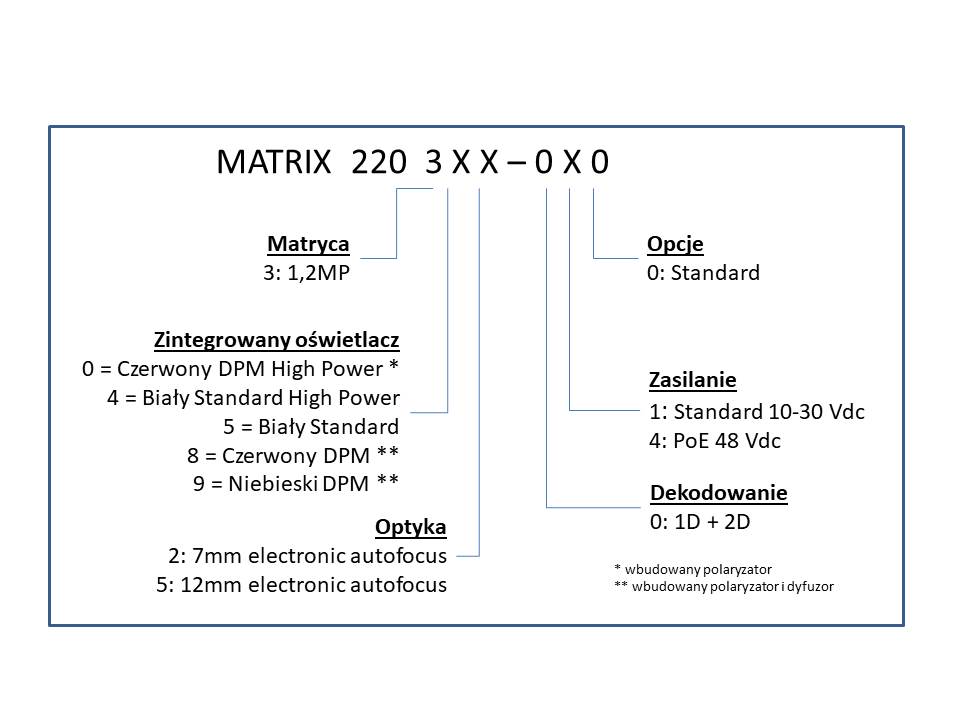

Matrix 220 dostępne modele

Więcej informacji technicznych w karcie katalogowej:
