Impact – oprogramowanie wizyjne

Impact Software Suite z ponad 120 narzędziami wizyjnymi i 50 do tworzenia interfejsu operatora pozwala szybko i łatwo stworzyć unikalną aplikację wizyjną. Przy czym nie jest wymagana od twórcy programu zaawansowana wiedza programistyczna. Wraz z oprogramowaniem Impact dostarczony jest Software Development Kit (SDK), który pozwala na jeszcze większą swobodę tworzenia interfejsu operatora.

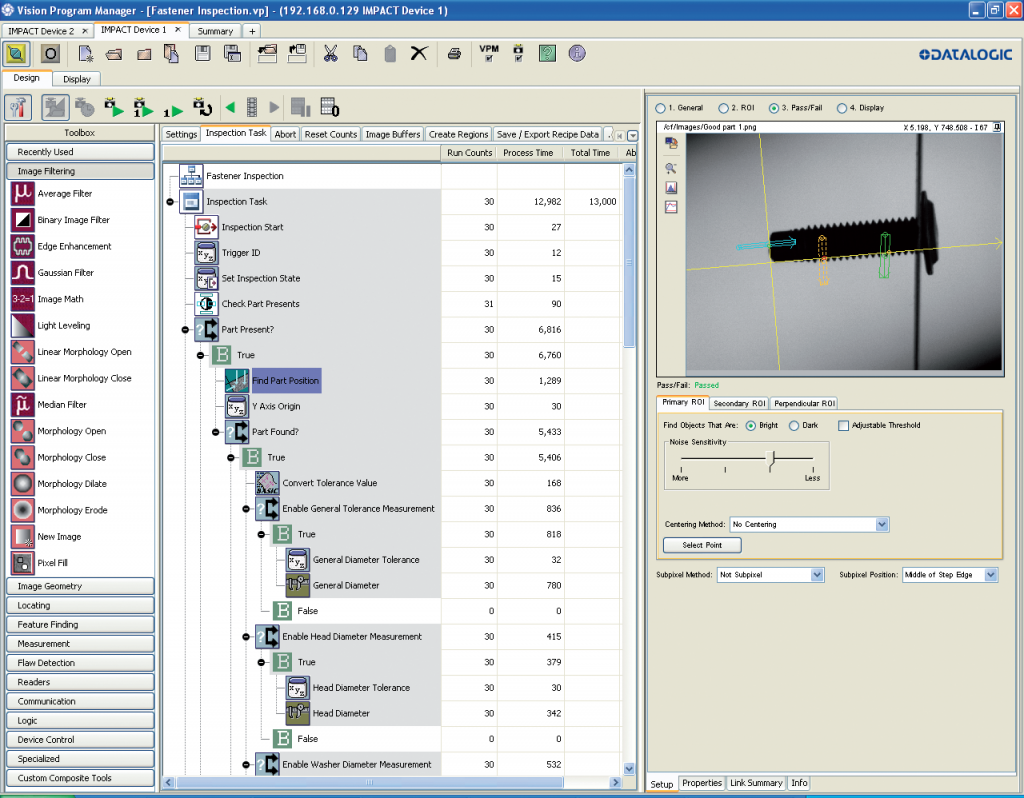

Vision Program Manager (VPM)

Vision ProgramManager (VPM) udostępnia setki narzędzi do przetwarzania i analizy obrazu. Użyj VPM do poprawy obrazu, lokalizacji cech i pomiarów obiektów, kontroli obecności lub braku detali oraz odczytu tekstu lub kodów.

Cechy i korzyści

Jedno oprogramowanie do wszystkich urządzeń
Całą ofertę inteligentnych kamer i procesorów wizyjnych można skonfigurować za pomocą pakietu Impact. Użytkownicy muszą nauczyć się tylko jednego programu, oszczędzając czas. Po opracowaniu ta sama aplikacja może być używana na różnych platformach sprzętowych bez modyfikacji i przeprogramowywania.
Łatwy w użyciu
Środowisko Impact to graficzny interfejs użytkownika, w którym do tworzenia programu nie jest wymagane żadne umiejętności programistyczne. Ani VPM, ani CPM nie zmuszają użytkownika do pisania kodu. Tworząc program wystarczy przeciągać i upuszczać narzędzia w widoku drzewa i ustawiać ich parametry. Dzięki wbudowanemu emulatorowi ustawienia można natychmiast przetestować na obrazach zapisanych wcześniej na komputerze.
Szeroki wybór narzędzi
Dzięki ponad 120 narzędziom i funkcjom, Impact jest jednym z najbardziej kompletnych pakietów oprogramowania systemów wizyjnych dostępnych na rynku. Filtrowanie obrazu, kalibracja, lokalizowanie obiektów, wykrywanie wad, pomiar i odczyt kodu lub OCR to tylko kilka przykładów szerokiej gamy dostępnych narzędzi, które pozwalają użytkownikom rozwiązywać nawet najbardziej wymagające aplikacje.
Control Panel Manager (CPM)
Programiści mogą łatwo tworzyć spersonalizowane interfejsy użytkownika dzięki menedżerowi panelu sterowania (CPM). To oprogramowanie pozwala użytkownikom budować pełne interfejsy HMI po prostu przeciągając i upuszczając kontrolki na panel. Upoważnieni operatorzy mają możliwość sprawdzania obrazów, wyników i statystyk, a także dostosowywania lub modyfikowania parametrów roboczych zadań inspekcyjnych.

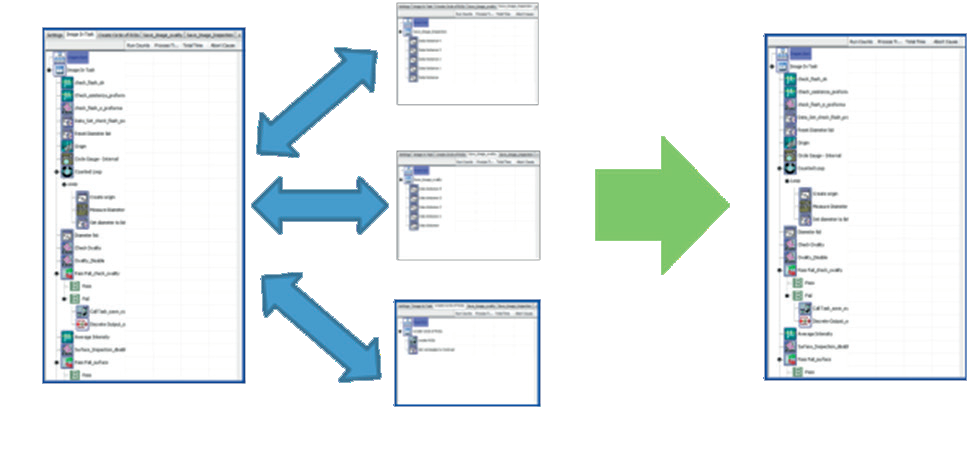

Impact zaspokaja potrzeby w zakresie pełnej palety zintegrowanych rozwiązań wizyjnych, od prostych po złożone. Inwestycje w oprogramowanie i szkolenia są rozłożone w czasie i uzależnione są od wzrostu liczby inspekcji. Programy dla tych samych inspekcji mogą być łatwo udostępniane lub przesyłane do wielu punktów kontrolnych w fabryce.
Jedno oprogramowanie – niezliczona ilość aplikacji!

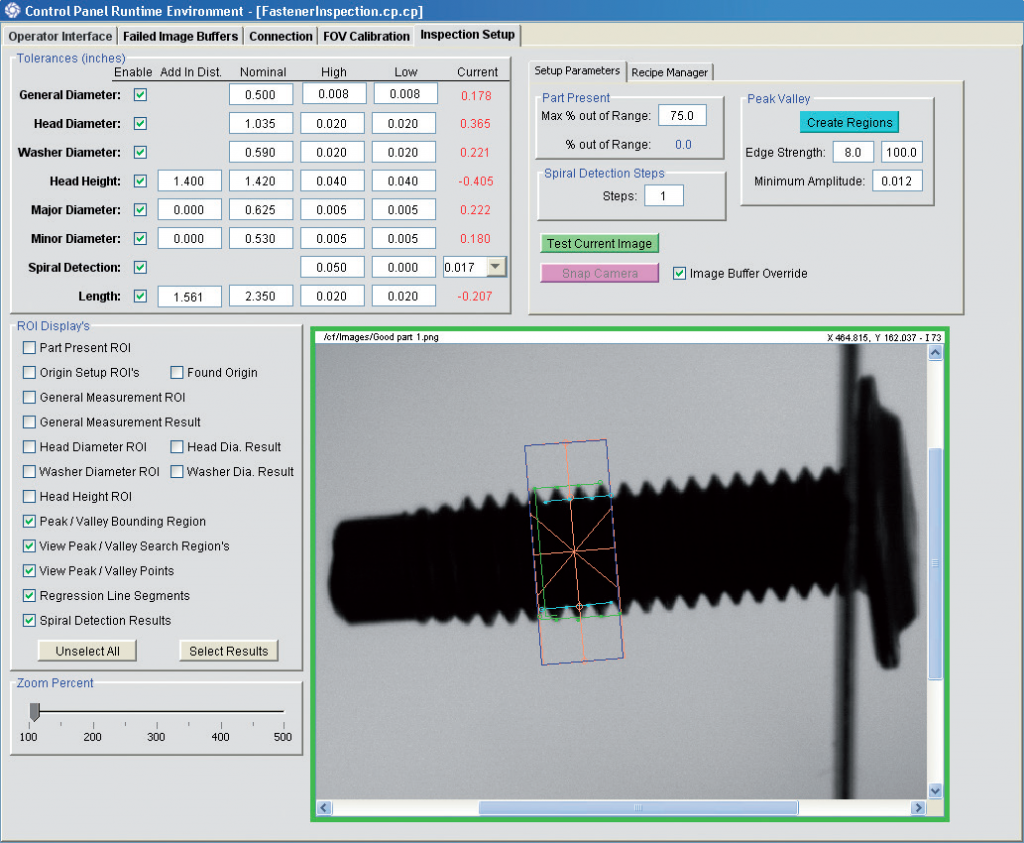

Control Panel Manager (CPM)

Control Panel Manager (CPM) upraszcza tworzenie interfejsów operatorskich, jednocześnie umożliwiając dokonywanie “w locie” regulacji krytycznych elementów sterujących maszyny. Użyj CPM, aby utworzyć interfejs operatora, wyświetlić i dostosować najważniejsze parametry maszyny.

Najważniejsze cechy

  • Łatwy do zrozumienia i śledzenia przepływu widok drzewka
  • Oprogramowanie prowadzi użytkownika krok po kroku poszczególne etapy konfiguracji narzędzi
  • Obejmuje programy do inspekcji i programowania interfejsu użytkownika, w tym interfejs środowiska wykonawczego
  • Działa na wszystkich kamerach inteligentnych i procesorach wizyjnych
  • Zapewnia pełną programową lub ręczną kontrolę ustawień sprzętu
  • Zapewnia zmianę parametrów w kamerach w czasie rzeczywistym
  • Kontroluje i wyświetla obraz i dane z wielu kamer i procesorów wizyjnych
  • Zabezpieczenie hasłem pozwala na dokonywanie zmian ustawień tylko uprawnionym użytkownikom
  • Wbudowany emulator pozwala zaoszczędzić czas podczas tworzenia , testowania i debugowania programu bez konieczności posiadania kamery
  • Oprogramowanie w łatwy sposób komunikuje się z systemami kontrolnymi wyższego poziomu poprzez TCP/IP,
  • Protokoły ProfiNET, Ethernet/IP, Modbus i OPC.

Impact Lite

Wersja uproszczona dla czujników wizyjnych serii P

IMPACT LITE to nowe oprogramowania, która jest przeznaczone do programowania kamer serii P. Będąc częścią pakietu oprogramowania Datalogic IMPACT Vision Systems, IMPACT LITE na nowo definiuje funkcje oprogramowania, zapewniające łatwiejsze i szybsze programowanie urządzeń przy zachowaniu tradycyjnego interfejsu bazującego na pełnej wersji IMPACT. Dzięki IMPACT LITE przygotowanie prototypu aplikacji i wdrażanie jest szybsze niż kiedykolwiek, dzięki takim funkcjom jak: przeciągnij i upuść narzędzie do drzewka inspekcji, szybkie linkowanie wybranych parametrów, regulacja parametrów za pomocą suwaków i elementów sterujących typu “check box”. Kamery inteligentne serii P w połączeniu z technologią IMPACT LITE są idealnym narzędziem dla dostawców dostawców nowych rozwiązań w zakresie wizji maszynowej i inżynierów automatyków. Niezwykle kompaktowe i ekonomiczne rozwiązanie, jest łatwe w użyciu i jednocześnie dostarcza zestaw wydajnych narzędzi wizyjnych.

Vision Program Manager (VPM) w wersji LITE

IMPACT LITE zawiera wybór najczęściej używanych narzędzi inspekcyjnych. Ten zestaw algorytmów został wybrany przez specjalistów Datalogic z ponad 30-letnim doświadczeniem, aby spełnić typowe wymagania aplikacji, przy zachowaniu łatwości konfiguracji urządzenia.

FILTROWANIE OBRAZU
• Edge Enhancement
• Morphology Dilate
• Morphology Erode
LOKALIZACJA OBIEKTÓW
• Blob
• Circle Gauge
• Line Find
• Origin
• Pinpoint Pattern Find
SZUKANIE CECH
• Average Intensity
• Blob
• Circle Gauge
• Color Blob
• Color Checker
• Contrast – Multiple ROI
• Edge Point Find
• Line Find
• Wide Edge Point Find
POMIARY
• Circle Gauge
• Line Find
• Line Gauge
• Line Gauge Dual ROI
• Multiple Point to Point Measurements

WYKRYWANIE DEFEKTÓW
• Average Intensity
• Blob
• Color Blob
• Contrast – Multiple ROI
• Greyscale Template
CZYTANIE
• Code Reader
• OCR*
KOMUNIKACJA
• Discrete Input
• Discrete Output
• EtherNet/IP Explicit Data
• EtherNet/IP Explicit Message
• EtherNet/IP Read Implicit
• EtherNet/IP Write Implicit
• Serial Port Out
• TCP/IP Port Out
• Image
LOGIKA
• Counter
• Pass Fail
• Switch
• String Builder
P-SERIES
• Green Red Spot
• PROFINET IO Read
• PROFINET IO Write

*OCR – dostępny po wprowadzeniu dodatkowej licencji

Łatwy w użyciu

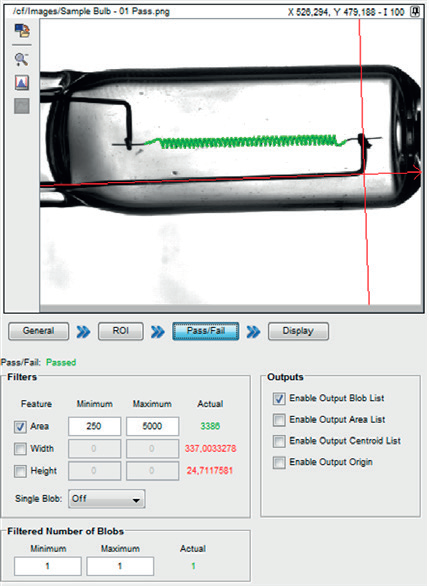

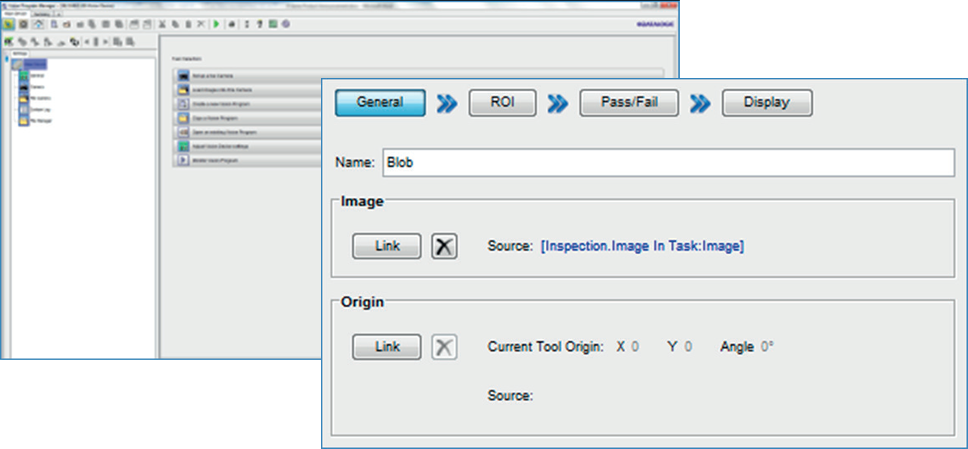

Konfiguracja parametrów narzędzia za pomocą graficznych elementów sterujących
Konfiguracja w oparciu o jedno zadanie “Sigle Task” dla szybkiego i prostego wdrażania aplikacji i debugowania

Funkcja “VPM Display”

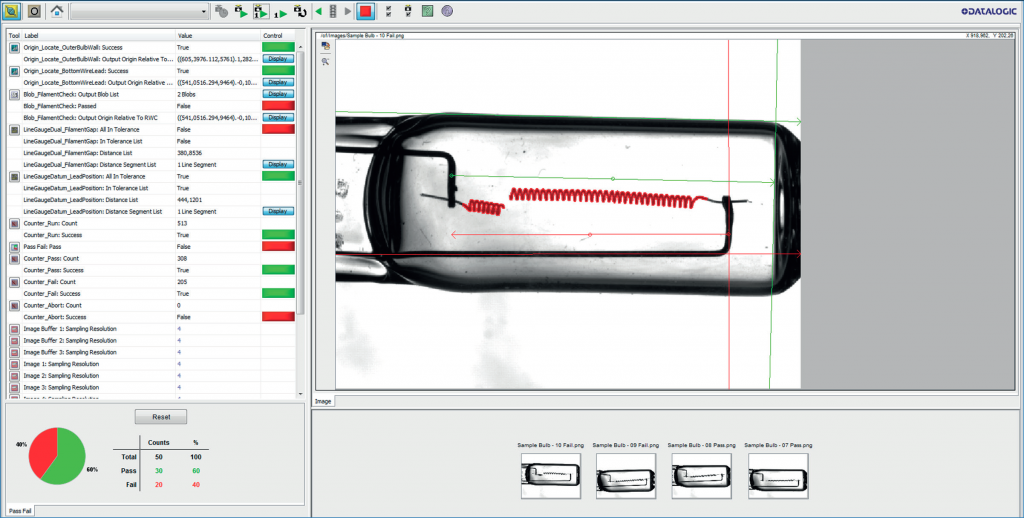

Oprogramowanie IMPACT LITE zawiera funkcję podglądu wyników inspekcji “VPM Display”, pozwalającą operatorom na monitorowanie parametrów inspekcji, nadzorowanie wyników kontroli jakości a także parametrów samego systemu wizyjnego. Podgląd “VPM Display” nie wymaga programowania ani  konfiguracja, panel jest generowany automatycznie podczas konfigurowania kamery inteligentnej.

Funkcja “VPM display” oferuje pełny zakres opcji monitorowania aplikacji takich jak:
• Podgląd obrazów na żywo
• Ogólne statystyki OK/NOK
• Przełączana inspekcji
• Rezultaty uzyskiwane z poszczególnych narzędzi (logiczne i numeryczne)
• Włączanie lub wyłączanie podglądu widoku narzędzi
• Konfiguracja wejść

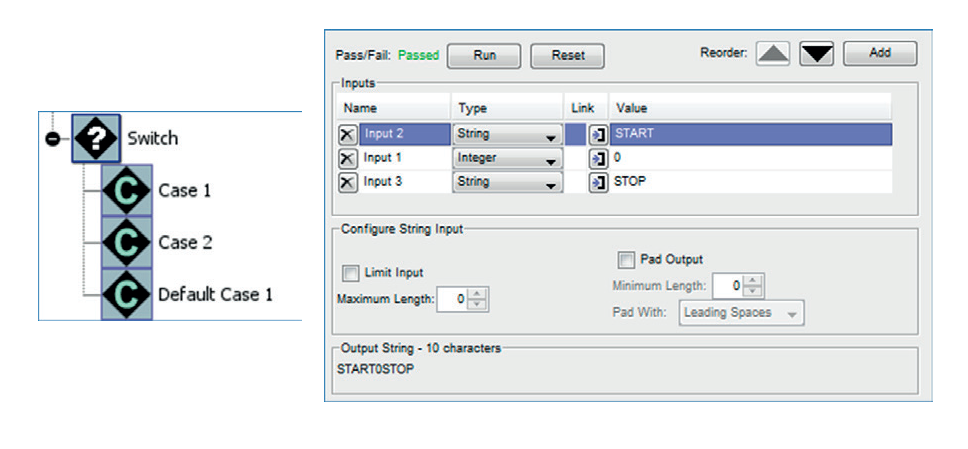

Nowe narzędzie “Switch” i “String Builder” dla uproszczenia logiki tworzenia łańcuchów tekstowych z wynikami inspekcji.
Nowy wygląd panelu poprawia jego użyteczność i intuicyjność
